Осциллограф цифровой AKTAKOM ADS-2182

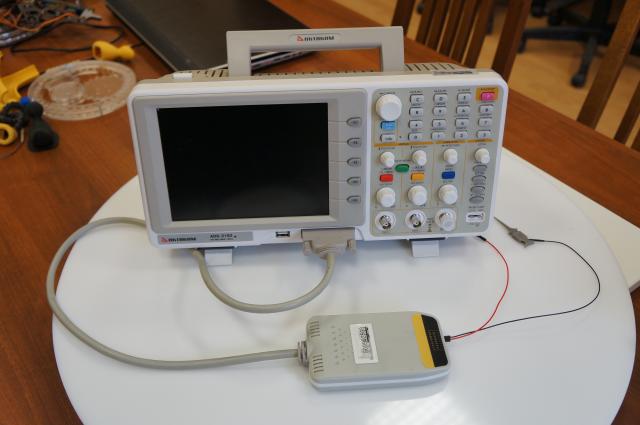

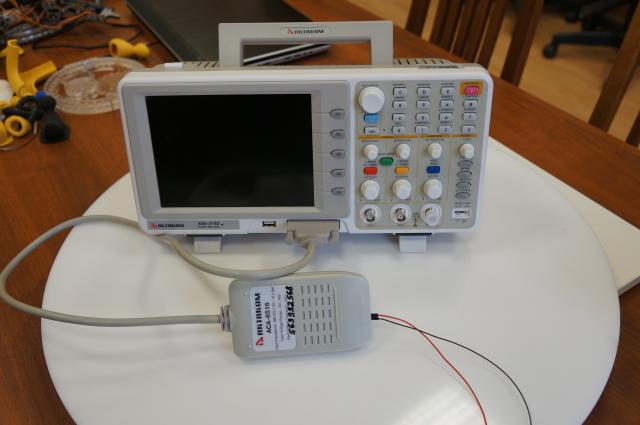

Оснащен АСА-6516 Логическим пробником для осциллографа

• 20 автоматических измерений: частота, период, среднее значение напряжения, размах, среднеквадратическое значение напряжения за один период, максимальное и минимальное значение напряжения, напряжение вершины и основания прямоугольного импульса, амплитуды напряжения, выброса на вершине и основания прямоугольного импульса, длительность нарастающего и спадающего фронта, длительность положительного и отрицательного импульса, скважность положительного и отрицательного импульса, задержка нарастающего и спадающего фронта.
• курсорные измерения
• интерполяция sin(x)/x
• большой 20 см цветной ЖКИ дисплей
• сохранение во внутреннюю память: 4 осциллограммы
• USB интерфейс для связи с ПК
• возможность сохранения на USB флэш-устройство
• автономная работа от аккумулятора (опция)

Технические характеристики

• 2 канала + внешний запуск
• полоса пропускания: 100 МГц
• максимальная частота дискретизации: 1 Гвыб/сек (500 Мвыб/сек на каждый канал)
• максимальная глубина памяти: 2,5 М точек
• связь по входам: AC, DC, закорачивание на землю
• входной импеданс: 1 МОм ± 2%, 15 пФ ± 5 пФ
• ограничение полосы пропускания: 20 МГц
• задержка между каналами: 150 пс
• время нарастания: не более 3,5 нс
• коэффициент развертки: 2 нс/дел...100 с/дел с шагом 1-2-5
• максимальное входное напряжение: 400 Вп-п
• вертикальная чувствительность: 2 мВ/дел...10 В/дел
• вертикальное разрешение: 8 бит
• погрешность: ± 3%
• сдвиг:
  ±1 В (5 мВ...50 мВ)
  ±10 В (100 мВ...1 мВ)
  ±100 В (2 В...10 В)
• математические операции между каналами: суммирование, вычитание, умножение, деление, инверсия
• анализ спектров на основе быстрого преобразования Фурье (БПФ): Rectangle (прямоугольник), Blackman (окно Блэкмэна), Hanning (окно Хеннинга), Hamming (окно Хэмминга)
• режимы регистрации: нормальный (выборка), пиковый детектор, усреднение (4...128)
• режимы синхронизации: по фронту, по видеоимпульсу (кадровые и строчные синхроимпульсы, по четным и нечетным полям, по конкретной строке), по длительности импульса (6 условий), по времени нарастания (6 условий), альтернативный (поочередный) запуск
• встроенный 6-ти разрядный частотомер
• режим послесвечения
• режим X-Y (фигуры Лиссажу)
• интерфейс: USB-host, USB-device, RS-232 (опция)
• дисплей: 8 дюймов, цветной ЖКИ TFT, разрешение 640x480 точек. 65536 цветов
• питание: 100-240 В, 50 Гц
• потребляемая мощность: не более 18 Вт
• габаритные размеры: 370x180x120 мм
• масса: 2,2 кг
