Мастер-класс "Волчок" на Дне молодёжи

Ко Дню Молодёжи ЦМИТ Бионик лаб Государственного Дарвиновского Музея подготовил мастер-класс "волчок: перезагрузка". День молодёжи отмечается в России ежегодно 27 июня. Наш волонтёр Полозков Сергей Сергеевич создал чертёж в векторном формате. По его чертежу на лазерном оборудовании ЦМИТа были вырезаны квадратные шаблоны из цветного картона. В этой статье описана схема изготовления волчка в домашних условиях. Материалы:

1. ножницы (для бумаги)
2. шариковые ручки (для наглядности двух цветов)
3. линейка (30 см, пластмассовая)
4. лист цветного картона, где поместится квадрат 14*14 см
5. скотч шириной 15 мм, с диспенсером (дозатором)

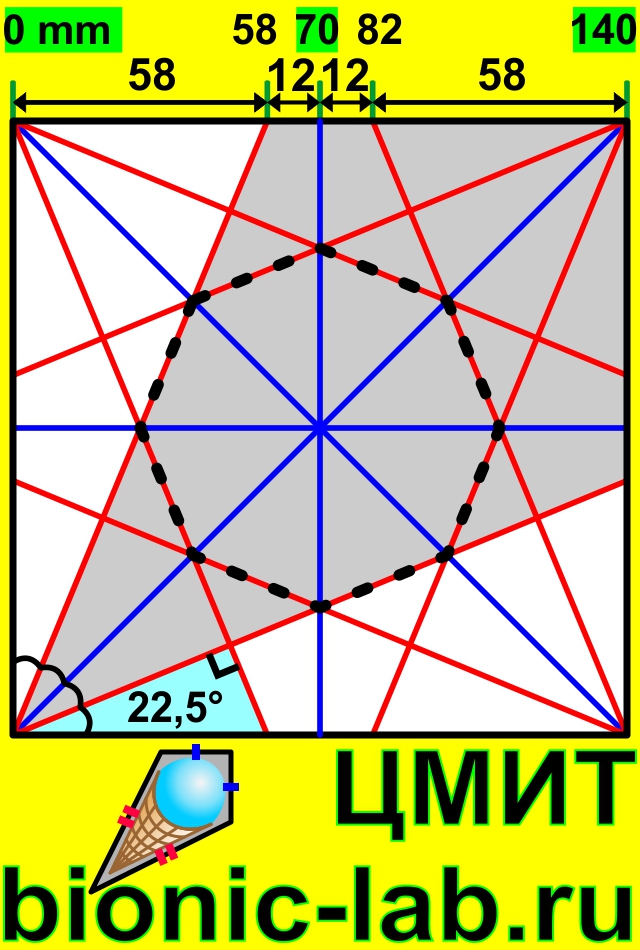

Скотч подойдёт и обычный, а кусок нужного размера несложно отрезать ножницами. Цветной картон можно заменить плотной бумагой для черчения или для акварели. Если используете картон, делайте разметку на тыльной стороне. С помощью линейки (лучше в углу) начертите квадрат 14*14 см и сразу же его вырежьте. На каждой стороне квадрата сделайте чёрточки на расстоянии 58, 70, 82 мм от угла. Чтобы сгибы (будущие рёбра волчка) были более чёткими, их следует продавить. Шариковая ручка продавливает бумагу лучше, чем простой карандаш. Для наглядности проводите линии разными цветами (например, красным и синим).

Когда все 12 линий нарисованы, согните каждую из них "долиной" (сгибы, как бы, проваливаются). Совмещайте и разглаживайте линии на столе. Складывайте "крылья" попарно 4 раза (с каждого угла). Форму легко запомнить - это МОРОЖЕНОЕ (рожок). Кому-то нравится назание "воздушный змей". В геометрии четырёхугольник, четыре стороны которого можно сгруппировать в 2 пары равных смежных сторон называется ДЕЛЬТОИД. Убедитесь, что в середине квадрата образовался правильный восьмиугольник (на рисунке он отмечен пунктиром, можете тоже его отметить). Кроме того, квадрат должен быть согнут по 4 осям симметрии (по 2 диагоналям и по 2 средним линиям).

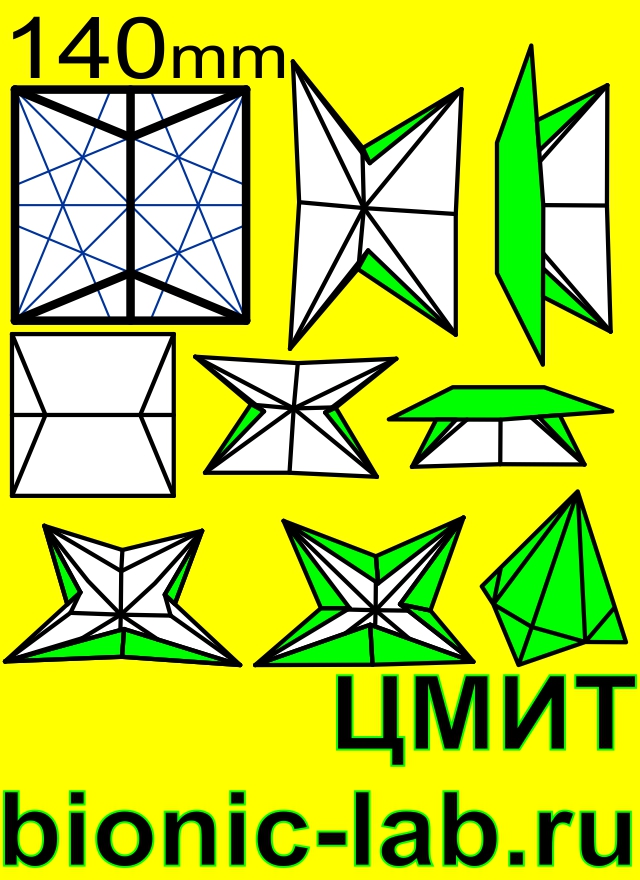

Затем складываем оригами-фигуру "трапеция" (и в виде книжки, и в виде блокнота). Для этого запрявляем оба крайних треугольника внутрь. Тщательно разглаживаем боковые стороны. Совмещаем все углы квадрата в одной точке, которая и будет вершиной волчка. Проверьте нижнюю часть (основание), чтобы все линии были чёткими. Итоговая форма напоминает кристалл.

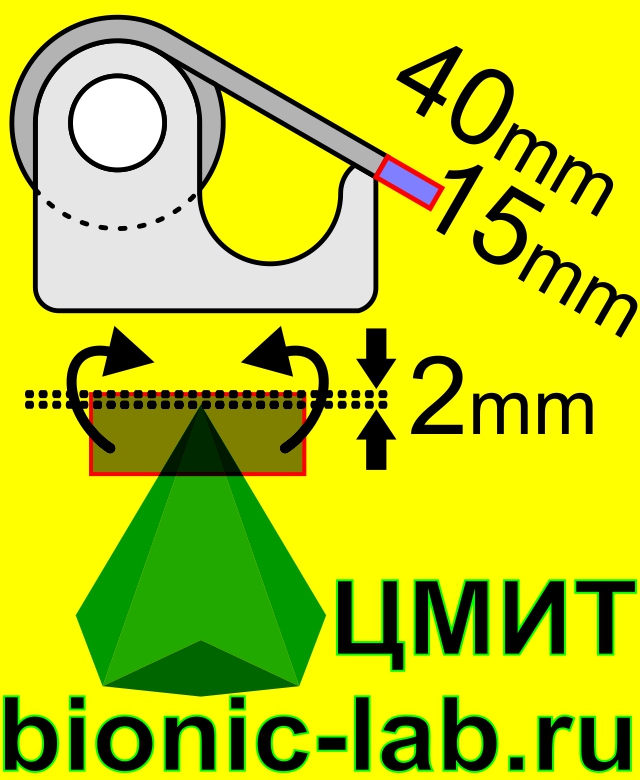

Завершающий этап - это склейка четырёх "лепестков" в вершине. Можно обойтись 1 кусочком скотча 40мм*15мм. Наклейте его на любой "лепесток" в виде перекладины буквы "Т". Приклейте кусок скотча на 2 мм выше (чтобы он немного "вылезал" сверху) для более надёжной склейки. С обеих сторон будет склеено по 2 зазора. Все 4 зазора будет огибать "подкова" из прямоугольного кусочка скотча. В любой момент скотч можно отклеить и приклеить обратно, что делает конструкцию многоразовой.

Запускайте волчок, когда он касается стола движением "хозяйка солит суп". Задача для любителей математики: найти высоту вертикально расположенного волчка. Высота - это расстояние от вершины (где сходятся 4 "лепестка") до основания (точки, на которой крутится волчок). Сторона исходной квадратной заготовки = 140 мм. Сравните результат вычислений с высотой изготовленной фигуры.
